カム機構の種類
カム本体の形状により、「平面カム」と「立体カム」に分けることができます。
「平面カム」は直進型と回転型に分類され、「立体カム」は、端面型・円筒型・円すい型・鼓型に分類されます。ローラギアカムは鼓型の立体カムのひとつになります。
カム本体とフォロアの拘束方法としては、「カム自身の形態による拘束」(溝案内、リブ案内、共役機構)と「外部拘束」(バネ、重力など)があります。
平面カム |
直進板カム |
![]() |
回転板カム |
![]() |
|
立体カム |
端面カム |
![]() |
円筒カム |
![]() |
|

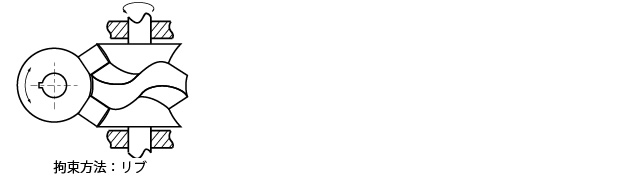

ローラギアカム |
![]() |
